秋霞午夜久久精品国产,麻豆成人免费在线观看,一区二区三区不卡不码视频,手机看片1024欧美一级,国产精品久久久久久波多野,国产大胆视频区二区播放,国产偷自视频一区二区三区,久久天天躁狠狠躁夜夜免费观看,在线看一区二区中文字幕亚洲

　　一

　　何為"PVC聚氯乙烯防水卷材"？

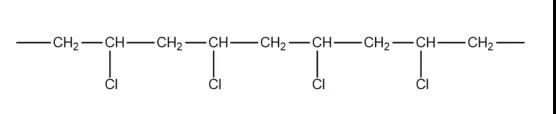

　　聚氯乙烯（Polyvinylchloride），英文簡稱PVC，這種有機高分子化合物在生活中可以說是無處不在，例如咱們常用的塑料水杯、塑料袋、各種水管、電線管等，大部分都是以聚氯乙烯為原材料制成的。應(yīng)用在建筑領(lǐng)域的聚氯乙烯制品***常見的就是各種類型的管材、電纜、及防水卷材了。

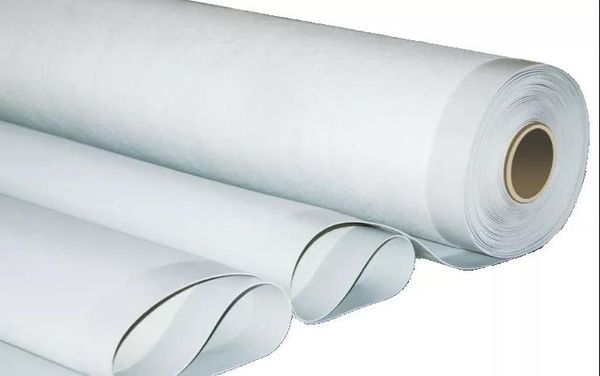

　　高分子防水卷材類別中的聚氯乙烯（PVC）防水卷材就是以聚氯乙烯樹脂為主要原料，其中摻入適量的改性劑、抗氧劑、紫外線吸收劑、著色劑、填充劑、增塑劑等，再經(jīng)捏合、擠出壓延等工藝加工制成的片狀防水卷材。

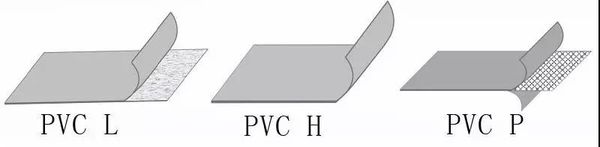

　　此類防水卷材可分為以下五種類型：均質(zhì)的聚氯乙烯防水卷材（H類）、帶纖維背襯的聚氯乙烯防水卷材（L類）、織物內(nèi)增強類聚氯乙烯防水卷材（P類）、玻璃纖維內(nèi)增強的聚氯乙烯防水卷材（G類）、玻璃纖維內(nèi)增強帶纖維背襯的聚氯乙烯防水卷材（GL類），其中H類聚氯乙烯防水卷材是內(nèi)無增強材料外無背襯材料的光面片材。

　　按照能否外暴露使用可分為以下兩種類型：外露型、非外露型。

　　二

　　材料本身的應(yīng)用優(yōu)勢

　　防水工程應(yīng)用案例

　　[圖：重慶市軌道交通四號線二期工程]

　　[圖：蘇寧成都青白江物流園項目]

　　聚氯乙烯防水卷材屬于高分子防水卷材的一種。目前主流的高分子防水卷材有以下三種：三元乙丙橡膠（EPDM）防水卷材、聚氯乙烯（PVC）防水卷材、熱塑性聚烯烴（TPO）防水卷材。

　　三元乙丙橡膠（EPDM）防水卷材這種材料各項應(yīng)用指標(biāo)均十分***，但是有一點缺陷：可焊性差。因其材性原因，焊接性能較差，三元乙丙橡膠防水卷材在目前的施工應(yīng)用中，搭接縫處理大多采用膠粘法進(jìn)行搭接，隨著時間的推移，膠粘劑或者膠粘帶會老化失效，搭接邊則會發(fā)生脫落，進(jìn)而導(dǎo)致整體防水層失效。Ps：國外有針對三元乙丙搭接邊處理的專用粘結(jié)膠，使用壽命能做到與卷材相當(dāng)，但是其價格更貴，且國內(nèi)尚未跟進(jìn)此種產(chǎn)品工藝。

　　熱塑性聚烯烴（TPO）防水卷材這種材料則是屬于新一代高分子防水材料，應(yīng)用性能指標(biāo)也同樣十分***，與三元乙丙相當(dāng)，但是由于其面世時間晚，國內(nèi)生產(chǎn)TPO各種工藝、工法還不太穩(wěn)定成熟，使用成本更高，所以在國內(nèi)市場應(yīng)用率則要略遜一籌。

　　聚氯乙烯（PVC）防水卷材因其良好的可焊接性、成熟的研發(fā)、生產(chǎn)工藝以及配套施工工法，在高分子卷材領(lǐng)域可以說是獨占鰲頭，國內(nèi)市場應(yīng)用率穩(wěn)居三者（PVC/TPO/EPDM）***。

　　在單層屋面系統(tǒng)規(guī)范羅列的三種可選高分子防水材料中，聚氯乙烯（PVC）防水卷材的應(yīng)用優(yōu)勢也十分明顯：可外暴露使用、節(jié)能、降低綜合造價、保障長期防水工程質(zhì)量等等。因此，聚氯乙烯防水卷材能夠用于一些對材料性能要求較為嚴(yán)格的施工部位，例如，在如今各大廠房、倉庫等大跨徑金屬或混凝土結(jié)構(gòu)屋面，能夠在此類部位作為防水層并發(fā)揮出良好的防水效果。

　　注

　　在國家發(fā)布的關(guān)于單層屋面防水系統(tǒng)的工程技術(shù)規(guī)范：《JGJ/T316-2013單層防水卷材屋面工程技術(shù)規(guī)程》中，一共有五種防水卷材入選，其分別是：熱塑性聚烯烴防水卷材（TPO）、聚氯乙烯防水卷材（PVC）、三元乙丙橡膠防水卷材（EPDM）以及彈性體改性瀝青防水卷材（SBS）、塑性體改性瀝青防水卷材（APP）。

　　三

　　材料的施工應(yīng)用簡介

　　(一)大面卷材施工方法：

　　聚氯乙烯防水卷材的大面施工方法有以下幾種：①機械固定法；②粘接法；③空鋪(壓頂)法。

　?、贆C械固定法：

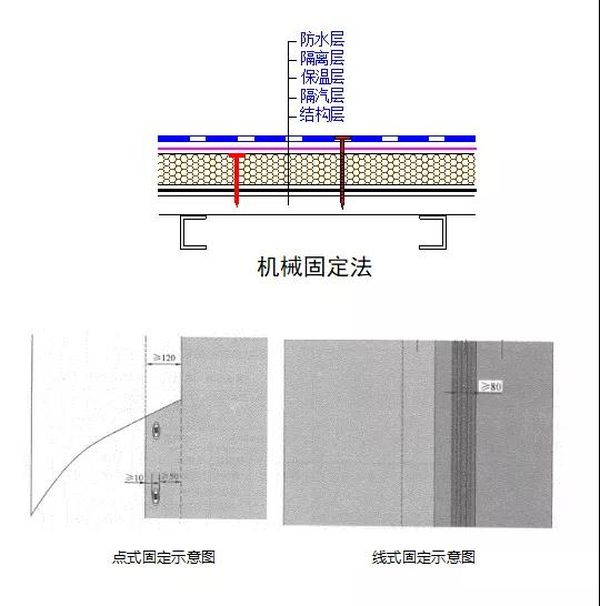

　　機械固定法是采用專用的固定件，將卷材固定在基層上的一種施工方法(可分為點式固定及線性固定)。常用于一些鋼結(jié)構(gòu)屋面、輕鋼屋面等。

　?、谡辰臃ǎ?/p>

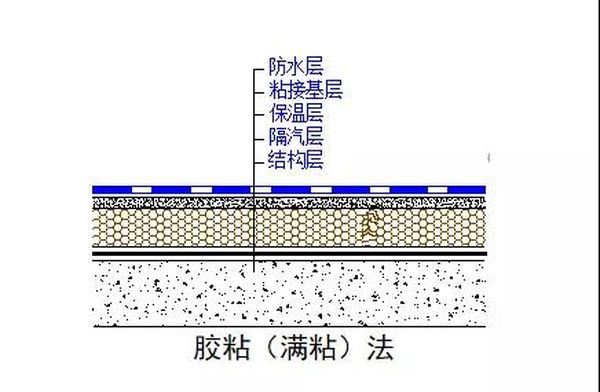

　　粘接法不難理解，施工時在卷材及基面上涂刷膠粘劑，通過膠粘劑將卷材粘接固定與基面之上。此施工方法常用于一些混凝土結(jié)構(gòu)層的防水施工。粘接法可分為滿粘法，條粘法、點粘法則是在局部條形、點狀區(qū)域涂刷膠粘劑來進(jìn)行卷材的粘接施工；

　　③空鋪（壓頂）法：

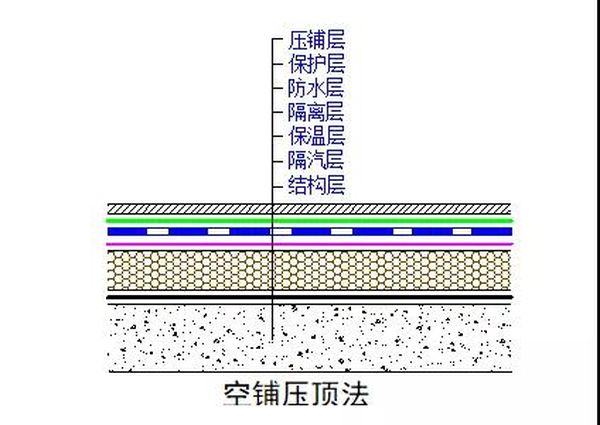

　　空鋪法是整體大面不涂刷膠粘劑，只在施工基面的邊緣一定范圍內(nèi)進(jìn)行粘接固定（一般為800mm），上蓋壓鋪材料，常用于一些混凝土結(jié)構(gòu)屋面等部位。

　　(二)搭接縫熱風(fēng)焊接施工方法：

　　以上三種大面施工方法略有不同，但是在卷材搭接邊的處理方法上卻是統(tǒng)一的：熱風(fēng)焊接法。

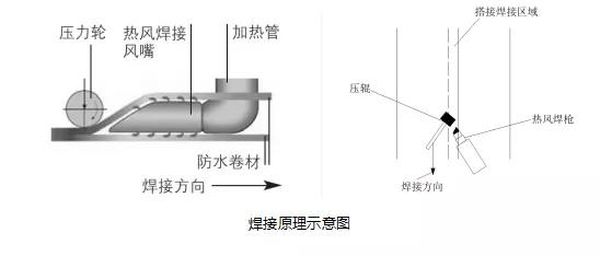

　　此類焊接方式為非接觸式焊接，是通過焊接機具加熱吹出的高熱且具有一定風(fēng)壓強度的熱風(fēng)，將搭接面上下卷材加熱至熔融轉(zhuǎn)態(tài)，再通過滾輪等工具進(jìn)行壓實融合，達(dá)到焊接的結(jié)果。

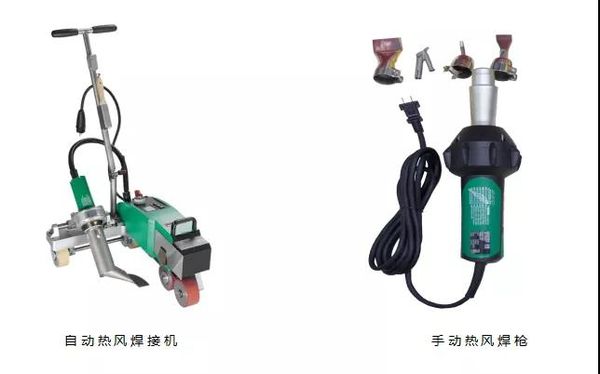

　　常用的熱風(fēng)焊接機具包括但不限于：手動熱風(fēng)焊槍、自動熱風(fēng)焊接機等。

　　熱風(fēng)焊接法根據(jù)焊縫數(shù)量的不同也分為兩類：單縫焊接、雙縫焊接。

　　單縫焊接法常用于一些單層屋面、建筑物地下等工民建項目的施工；雙縫焊接法常用于一些隧道、人工湖、垃圾填埋場等市政、路橋項目的施工。

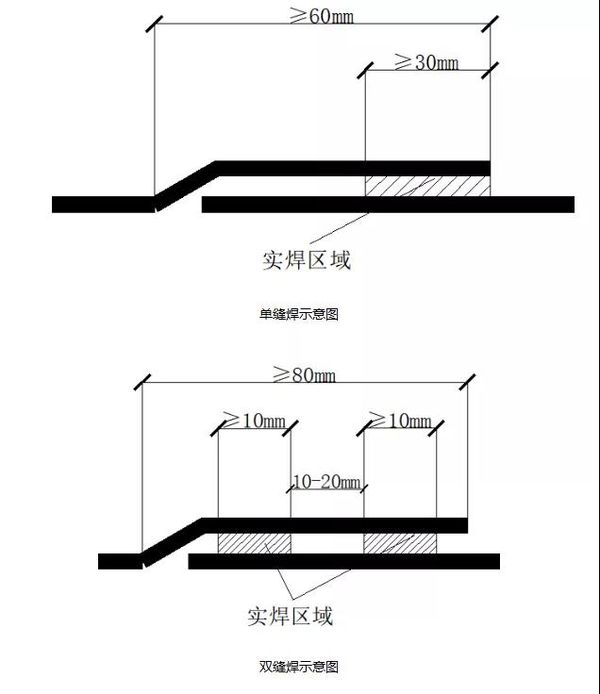

　　在GB50108-2008地下工程防水技術(shù)規(guī)范中，對于兩種焊接方式的搭接寬度有著不同的規(guī)定：單縫焊接需要搭接至少60mm，其中實際焊接寬度不低于30mm；雙縫焊接需要搭接至少80mm，其中實際焊接寬度為10*2+空腔（寬度10-20mm）。

　　Tips：

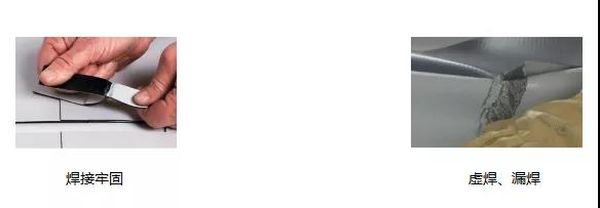

　　檢驗焊縫是否牢靠通常使用鉤針沿著焊縫進(jìn)行逐一勾扯，若鉤針能在焊縫某處刺入焊縫內(nèi)部，則表示該處存在著虛焊、漏焊等情況，需及時補焊；檢驗焊縫寬度則采用切條法，垂直于焊縫進(jìn)行切條，觀察橫切面實際焊接寬度是否達(dá)到即可。

　　(三)常用節(jié)點處理方法：

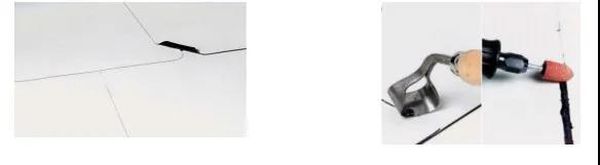

　?、賂型搭接縫：T型搭接縫是漏水的關(guān)鍵點，在焊接時有加熱不到位的部位，會造成虛焊或漏焊，處理方法將T型搭接棱角用刮刀刮平（國標(biāo)1.5mm厚材料必須刮平），然后再進(jìn)行實焊。

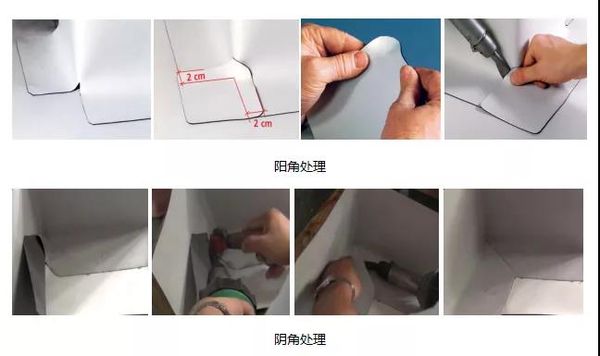

　?、陉庩栟D(zhuǎn)角焊接：實際施工中存在大量的陰陽角等轉(zhuǎn)角部位，在此類部位施工時一定注意要將轉(zhuǎn)折處、折角處、裁剪處焊接牢固，避免從此類部位產(chǎn)生滲漏。

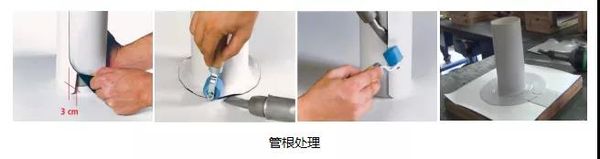

　?、酃芨课缓附樱汗芨课挥捎谄淦搅⒚娼唤印⒐艿佬枇Ⅲw裁剪包圍等工序，也是實際施工應(yīng)用中需要特別注意的細(xì)部節(jié)點。

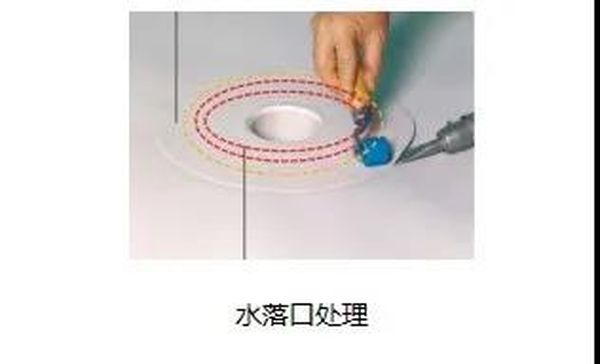

　?、鬯淇诓课缓附樱核淇诓课挥捎陂L期積水，且與水落口部件與結(jié)構(gòu)之間存在一定的縫隙，也是實際施工應(yīng)用中滲漏頻發(fā)的細(xì)部節(jié)點部位。

　　文章來源：威盾研究院
